氣動鍛鋼球閥

適用介質：水、氣、油、天然氣、酸類腐蝕性介質

適用溫度：-196-425℃，

驅動系統：手動、蝸輪、氣動、電動、液壓等

詳情介紹

產品介紹
安裝尺寸
產品用途
下載文檔

氣動鍛鋼球閥是新一代高性能球閥，適用于長輸管道和一般工業管道，特別考慮強度、an全性和惡劣環境耐受性而設計，適用于各種應用場合。腐蝕性和非腐蝕性腐蝕性介質。鍛鋼球閥與浮動球閥相比，運行時閥前流體壓力在球體上產生的力全部傳遞到軸承上，球體不向閥座移動，因此閥座不承受超壓，固定式氣動球閥扭矩小，閥座變形小，密封性能穩定，壽命長，適用于高壓大口徑。先jin的彈簧預閥座組件具有用于上游密封的自緊特性。每個閥門有兩個閥座，可以在每個方向上密封，允許無限制流動和雙向安裝。這種閥門通常水平安裝。

氣動鍛鋼球閥主要用于切斷或連接管道中的介質，也可用于調節和控制流體，其中硬密封V型球閥有V型球芯和硬質合金金屬薄板，中間有很強的剪切力，特別適用于包括纖維、固體小顆粒等介質在內的多向球閥在管道上不僅可以靈活控制合流、分流，以及媒體流向切換，但您也可以關閉任意通道并連接其他兩個通道。這種閥門通常需要水平安裝在管道中。

氣動鍛鋼球閥有兩片式和三片式閥體結構，中間法蘭用螺栓連接在一起，密封為加強型聚四氟乙烯，并裝入不銹鋼圈內。確保閥座靠近球體并保持密封。由于上、下閥桿不使用聚四氟乙烯軸承，減少摩擦，省力，小軸底部無調整板，用于固定球體與密封圈的結合位置。管徑與管道內徑相同，可以清洗管道。

氣動鍛鋼球閥技術參數

GTD/ATD氣動執行機構技術參數		閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～100mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	16、32MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	2Crl3
輸出力矩	單作用：7N·M～2668N·M	閥體材質	45
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	2Crl3
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	尼龍 1010
動作范圍	0～90°±5°	溫度	-40～80
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、油品、氦、氫、氨等
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、油品、氦、氫、氨等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	耐高溫、體化結構、阻力小、多種長度

氣動鍛鋼球閥主要材料

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

氣動鍛鋼球閥主要外形尺寸和重量-160

DN	L	A	H	D	D1	D2	b	M	Z-d	重量kg
10	210	140	220	95	60	18	20	M24X2	3-18	5
15	230	186	220	95	60	20	20	M24X2	3-18	6
20	240	254	250	105	68	28	20	M33X2	3-18	8
25	260	254	250	105	68	28	22	M33X2	3-18	10
32	300	296	300	115	80	38	24	M42X2	4-18	19
40	350	296	400	165	115	48	30	M52X3	6-26	26
50	400	384	400	165	115	58	32	M64X3	6-26	39
65	490	384	500	200	145	74	40	M80X3	6-29	53
80	580	501	600	225	170	94	50	M100X3	6-33	76
100	620	501	800	260	195	115	60	M125X4	6-36	130

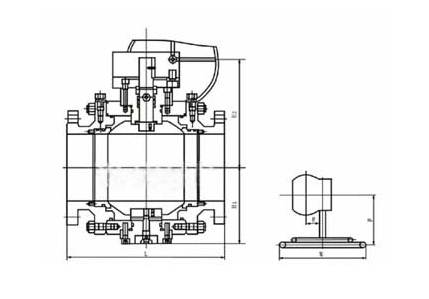

氣動鍛鋼球閥結構圖

氣動鍛鋼球閥主要外形尺寸和重量-320

DN	L	A	H	D	D1	D2	b	M	Z-d	重量kg
10	210	140	220	95	60	18	20	M24X2	3-18	5
15	230	186	220	105	68	28	20	M33X2	3-18	6.5
20	240	254	250	105	68	28	20	M33X2	3-18	8
25	260	254	250	115	80	35	25	M42X2	4-18	11
32	300	296	300	135	95	41	30	M48X2	4-22	21
40	350	296	400	165	115	47	35	M64X2	6-26	28
50	400	384	450	200	145	70	40	M80X3	6-29	41
65	490	384	500	225	170	90	50	M100X3	6-33	56
80	580	501	600	260	195	112	55	M125X4	6-36	79
100	620	501	800	300	235	135	65	M155X4	8-36	134
