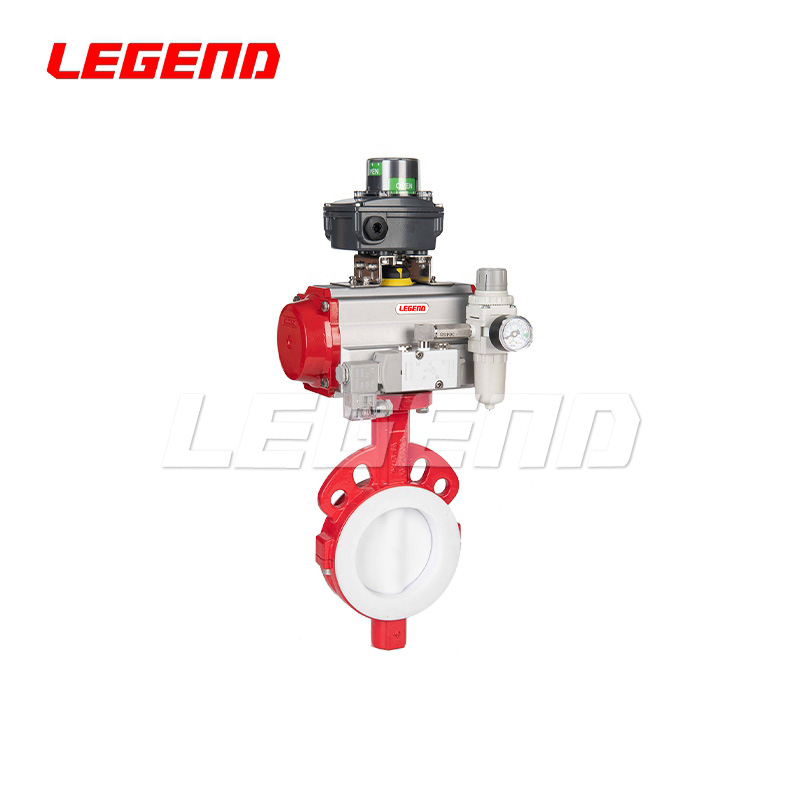

氣動襯氟蝶閥工作原理及結構特點
2024-08-16 關注次數：氣動襯氟蝶閥是一種專為腐蝕性介質設計的自動控制閥門，其工作原理結合了氣動執行的驅動力與蝶閥結構的簡潔性。當壓縮空氣輸入氣動執行器，通過活塞或膜片的往復運動，傳遞力量給閥桿，使蝶板繞著中心軸旋轉。蝶板從關閉位置（與閥座完全貼合）旋轉至開啟位置（與管道流道對齊），完成介質流通的控制。旋轉角度通常在0°到90°間變化，確保了快速且可靠的開關操作。
結構特點方面，氣動襯氟蝶閥特別注重防腐蝕性能。閥體內壁及蝶板表面均襯有聚四氟乙烯（PTFE）等氟塑料材料，這種材料具有優異的化學穩定性，能抵御多種強酸、強堿及溶劑的侵蝕，有效保護閥體不受介質腐蝕。閥門的主體由高質量金屬鑄造或鍛造而成，保證了機械強度和耐用性，而襯里的精細加工確保了良好的密封效果，即使在溫度（通常在-50℃至150℃范圍內）下也能維持穩定的密封性能。
此外，氣動襯氟蝶閥設計有靈活的法蘭連接方式，便于安裝與維護，且閥體通常設計成兩片式結構，便于現場檢修和襯里更換。驅動裝置不僅提供必要的動力，還可能配備手動 override 裝置，以備自動系統故障時的手動操作需求。整體而言，氣動襯氟蝶閥以其出色的耐腐蝕性、操作簡便性和較長的使用壽命，在化工、制藥等行業中扮演著關鍵角色。
